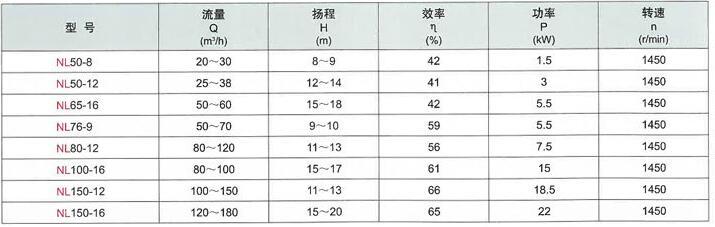

NL型泵为立式单级单吸泥浆泵适用于输送含固体颗粒的液体，广泛适用在火电厂水力除灰，选矿厂精矿，尾矿输送领域，输送重量浓度为50-60% 附注：性能参数表谨作参考，我公司可根据需要帮助客户选型。

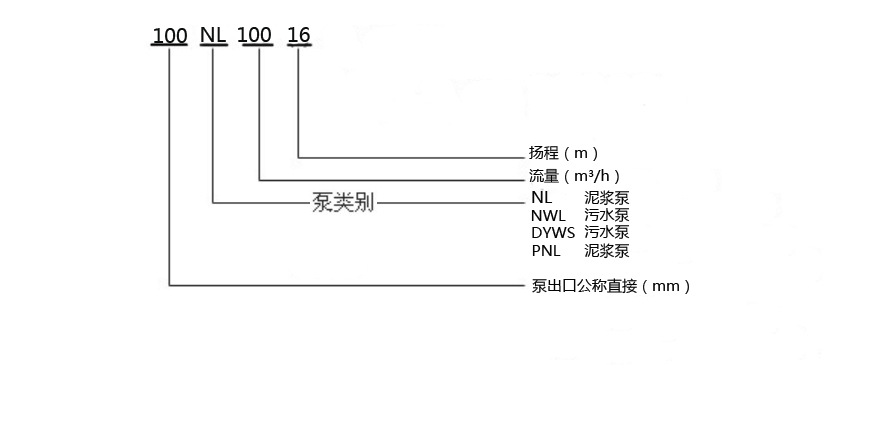

二、泥浆泵型号意义
三、泥浆泵的用途：
1、养鱼用作带水清塘、鱼池增氧等。
2、泥浆泵若与高压水泵，水枪配合，组成水力机械化土方工程机组，就可用作于土地平整，河道与池塘的疏浚、
凿开等小型水利工程的挖方与输方，以及城市的防空工程，以下工程。
3、NL型泥浆泵，适用于矿山、造纸、印染、环保、石墨、云母、黄金、陶瓷、炼油、石油、化工、农场、盐场、碘场、
染化、酿酒、食品、化肥、焦化选厂、建筑、大理石厂、金矿、泥浆、流沙、泥塘、污塘、污浊液送吸浓浆稠液、装料及悬浮物质的污水作业，
也可作煤矿排水及含有泥块的流体。
|
现象 |
产生原因 |
排除方法 |
|
不 启 动 与 运 转 |
1、馈电线有断路。 2、电压太低。 3、两个半联轴器间无轴向间隙并卡死。 4、叶轮被杂物卡住。 5、叶轮与蜗壳紧贴。 6、螺帽脱落和平键损坏使叶轮打滑。 7、联轴器平键损坏。 |
1、查看熔断保险丝和接线，并更换之。 2、调高电压或等电压升高后再用。 3、调整两个半联轴器之间轴向间隙为0.5毫米。 4、排除杂物。 5、重新装配，分离叶轮和蜗壳。 6、安装平键与螺帽。 7、换装平键。 |
|
超 负 荷 |
1、泵各部装配不当，转动困难，异物卡住。 2、同心度变动，轴承损坏，轴变形。 3、旋向相反。 4、扬程过低，流量过大。 |
1、重新装配，取出异物。 2、修正零件，调换轴承。 3、变换电机旋向。 4、尽量避免长时间使用。 |
|
流 里 不 足 |
1、吸口被阻，泥潭粪坑欠深，泵吸不到泥粪。 2、输泥管被阻。 3、电机转速低于额定转速。 4、叶轮打坏。 5、扬程过高，输送过远。 6、旅向相反。 7、泄漏较大。 8、叶轮上绕有杂物。、 9、介质太稠或供应量不路。 |
1、排除吸口阻档物，移动泵，使蜗壳全部埋入泥浆粪水中。 2、检査管道，取出阻档物。 3、提高电机转速。 4、调换叶轮。 5、减少扬程，缩短输送距离。 6、改换电机旋向。 7、检查泄漏原因，并更换引起泄漏的另件。 8、排除杂物。 9、冲稀介质，增大供应量。 |
|
噪 声 与 震 动 |
1、叶轮与蜗壳磨擦。 2、轴承已损坏或少油。 3、泵轴与电机不同心，轴弯曲。 4、螺帽有松动。 5、蜗壳中有杂物。 6、工作液中有硬物。 7、吸口有空气渗入。 8、汲送液体温度过高。 |
1.检查泵的装配并调整之。 2.调换轴承或加油。 3.调同心，校正轴。 4.拧紧螺帽。 5.排除杂物。 6.控制进泵杂物尺度，加密滤网。 7.深埋蜗壳。 8.降低液体温度。 |
|
型号 |
流量 m 3 /h |
扬程 m |
转速 r/min |
允许汽蚀余量 m |
泵效率 % |
功率 kw |
泵重量 kg |
口径 mm |
||
|
轴功率 |
配带功率 |
吸入 |
排出 |
|||||||
|
1PN |
7.2 12 16 |
14 13 12 |
1430 |
0.53 |
21 30 35 |
1.3 1.41 1.5 |
3 |
120 |
50 |
25 |
|
2PN |
30 47 58 |
22 19 17 |
1450 |
1.32 |
33 39 39 |
5.45 6.25 6.9 |
11 |
150 |
96 |
50 |
|
2PNL |
30 47 58 |
22 19 17 |
1450 |
1.32 |
33 39 39 |
5.45 6.25 6.9 |
11 |
200 |
62 |
53 |
|
3PNL |
54 108 151 |
26 21 15 |
1470 |
2.35 |
32 42 37 |
12 14.7 16.7 |
22 |
450 |
125 |
75 |
|
3PN |
54 108 151 |
26 21 15 |
1470 |
2.35 |
32 42 37 |
12 14.7 16.7 |
22 |
280 |
90 |
85 |
|
4PN |
100 150 200 |
41 39 37 |
1470 |
2.95 |
46 55 61 |
24.3 29 33.1 |
55 |
1000 |
150 |
100 |
|
4PN(1) |
41.5 80 111 |
51 50 49 |
1470 |
1.92 |
23 36 44.5 |
25 30.2 33.1 |
55 |
1000 |
150 |
100 |
|
4PN(2) |
52 100 138 |
51 50 49 |
1470 |
2.2 |
26 37 47 |
28 37 39 |
75 |
1000 |
150 |
100 |
|
6PN |
230 280 320 |
27 26 25 |
980 |
2.59 |
56 60 62 |
30.2 33 35.2 |
75 |
2.59 |
200 |
150 |
